       根據適用載荷的不同，主要可分為微型及中、重載型。直線導軌主要由滾珠傳遞載荷，所以微型及中、重載型的區別主要是滾珠的列數不同。

       如圖1、2，微型直線導軌一般有2列鋼珠，與軌道面4點接觸，結構緊湊；中、重載型直線導軌一般有4列鋼珠，提高了承載能力。一般微型直線導軌的基本額定動載荷在10KN以內，中、重載型的基本額定動載荷可高達80KN。

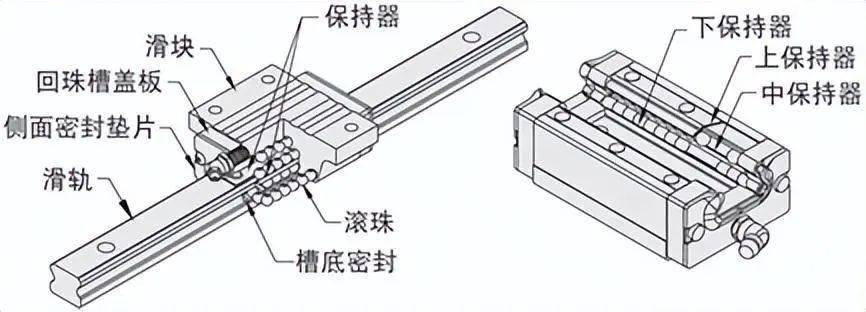

圖1 微型直線導軌

圖2 中、重載型直線導軌

      直線導軌根據軌道寬度及滑塊寬度、長度不同，分類如下：

       加寬導軌使用場合：標準導軌的總高和軌道寬度比約為1.1，而加寬軌道的高寬比約為0.65，加寬軌道比標準軌道，總高度下降40%，因此在高度方向有限制的場合，最適合使用加寬軌道；相反，在寬度方向有限制的場合，請使用標準軌道。

       另一方面，加寬軌道高寬比降低，相比標準軌道，靜態容許力矩增強約1倍以上，剛性大幅提升，最適合重心偏移的結構。

       加寬滑塊使用場合：加寬滑塊和標準滑塊，在基本額定負載和靜態容許力矩方面大致一樣，沒有變化，但是加寬滑塊上固定螺栓比標準滑塊大，固定強度提高。

       各種長度滑塊使用場合：選定軌道之后，用什么長度的滑塊，主要考慮方向是滑塊越長，基本額定負載和靜態容許力矩越大。
